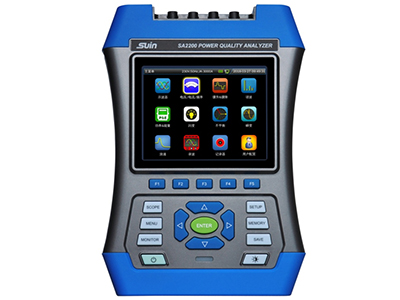

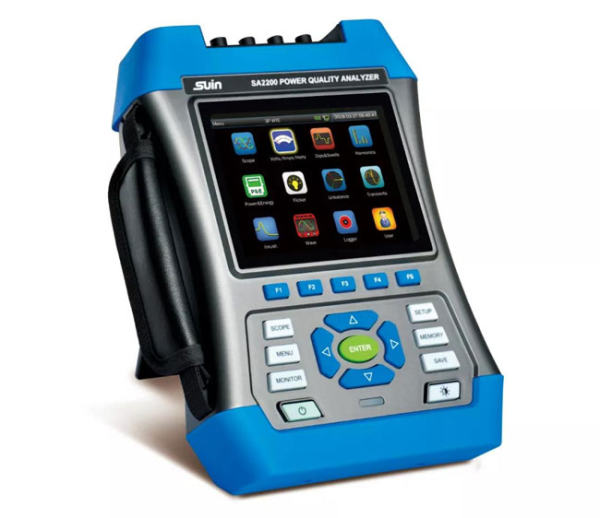

瀏覽器自帶分享功能也很好用哦~數英SA2200 便攜式電能質量分析儀
更專業、精密，幫助您更精確測量各項數據
數英SA2200新產品提升了各項數據的采樣率，增加了北斗/GPS時鐘同步等新功能，更是裝載北斗系統的電能質量分析儀。具有清晰直觀的測量界面，顯示屏能更加完整地看到各項實時數據，使專業且負責額電能質量實時檢查和評估工作變得更簡單高效。
更實用
l一鍵直達測試界面
l采用DSP+ARM雙處理器硬件平臺
l嵌入式操作系統
l大屏幕彩色液晶顯示界面
測量評估更專業
l符合IEC 61000-4030 A級精度
l符合國際標準IEC61000-4-7的諧波測量方法
l符合國際標準IEC61000-4-15的閃變測量原理
通訊更加流暢
l具有北斗/GPS時鐘同步
lWIFI、USB等傳輸通路
采樣更準確
l具有8通道16位AD分辨率
l大測量電壓1000Vrms，大測量電流6000A
l可測諧波至100次
l更高的測量范圍
l更準確地測量精度
SA2200電能質量分析儀功能
SA2200 電能質量分析儀采用 DSP＋ARM 雙處理器硬件平臺，嵌入式操作系統（uClinux），能快速計算大量電力參數并對所有數據進行處理。
提供強大的測量功能來檢查配電系統，能夠快速便捷的檢測電網質量及電氣特性。大屏幕彩色液晶顯示界面，簡單易用的鍵盤。
主要特性如下：
l波形實時顯示（4 路電壓/4 路電流）
l半周期有效值測量（電壓和電流）
l操作直觀
l多種可選電流鉗
l可測量直流成分
l諧波測量可達 100 次
l瞬態捕捉
l向量圖、趨勢圖、柱狀圖、事件表顯示
l有功功率、無功功率、視在功率及電能，位移功率因數和真功率因數
l三相不平衡度（電壓和電流）
l閃變
l浪涌電流
l電壓驟升驟降、電壓快速變化、電壓中斷事件的檢測和記錄
l依據 EN50160 或自定義限定值的電網監測
l數據存儲和截屏（可回放或輸出到 PC 機）
lPC 機可通過 LAN 口與儀器保持實時遠程通信、操作儀器、下載測量數據
l內置 32G 存儲卡
l無線傳輸數據功能

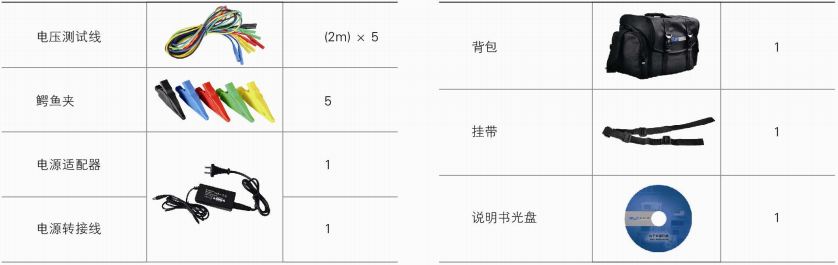

SA2200電能質量分析儀及附件
lSA2200 電能質量分析儀 1 臺
lPC 機程序軟件（CD 光盤） 1 張
l2 米電壓線（帶 4mm 口徑的香蕉頭） 5 條
l鱷魚夾 5 個
l電源適配器 1 個
l電源轉接線 1 個
l背包 1 個
l掛帶 1 個

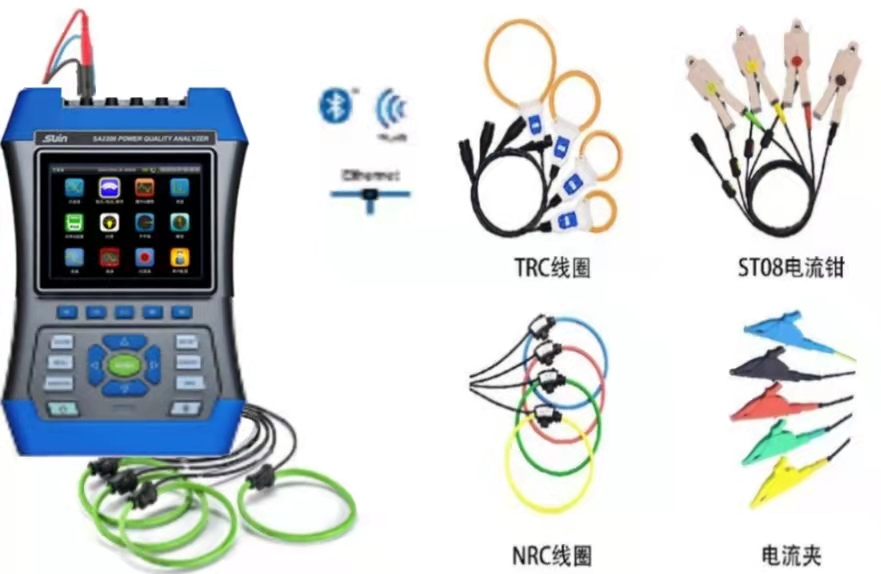

交流電流鉗
lKLC8C-5A 電流鉗(5A)
lCTC0080 電流鉗(50A)
lCTC0130 電流鉗(100A)
lCTC1535 電流鉗(1000A)
lSY-1500A 電流線圈(1500A)
lPY-3000A 電流線圈(3000A)
lPY-5000A 電流線圈(5000A)
交直流電流鉗
lETCR035AD電流鉗

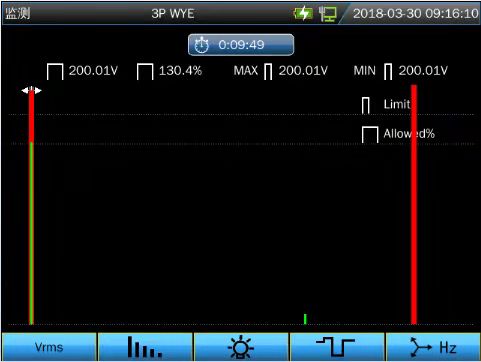

MONITOR 電能質量監測
按下【MONITOR】鍵可進入監測功能，監測的電壓參數有：有效值、諧波、閃變、驟升、驟降、中斷、不平衡和頻率。柱狀圖屏幕如下：
屏幕和功能鍵
儀器有不同的屏幕類型顯示測量結果。
表格圖屏幕
表格圖屏幕給出 Volts/Amps/Hertz 模式下重要數字測量值的快速概覽
趨勢圖屏幕
趨勢圖屏幕顯示測量值隨時間的變化。水平軸為時間，趨勢圖由屏幕右側向左逐步形成。
用戶配置界面
用戶配置界面可以設置用戶名、語言、背光休眠時間、系統時間及網絡設置。
相位顏色
屬于不同相位的測量結果分別用不同顏色表示。分析儀默認 L1/A 相為黃色，L2/B 相為綠色，L3/C 相位紅色，N（中性線）為藍色，GND 為黃綠相間。
設置分析儀
設置界面
在SA2200電能質量分析儀開機后，屏幕頂端顯示當前使用的設置。檢查系統時鐘的日期和時間是否 正確。另外接線配置必須匹配待檢查的電力系統。按【SETUP】鍵可以打開菜單來查看和更改電能質量分析儀的設置值。
SAVE界面
測量開始后按下【SAVE】鍵可選擇保存當前屏幕截圖或者測量數據。
網絡配置
SA2200電能質量分析儀配備了一個 LAN 接口與 PC 機通信。利用配套的 PC 機軟件，您可以在 PC 機上對分析儀進行遠程監控、下載儀器保存的文件、分析 數據、生成報告，另 外 PC 機軟件還可以用來查看 U 盤拷貝過來的屏幕截圖和數據。
在【用戶配置】中選擇【網絡配置】，如下圖
用網線連接分析儀和 PC 機，在網絡配置中設置分析儀 IP 和 PC 機為同一網段。
例如：PC 機 IP 地址為 192.168.1.XXX，儀器 IP 應該設置為 192.168.1.XXX。
PC 機 IP 地址與分析儀 IP 地址應不相同。
正確設置分析儀的 IP 地址后，用網線連接分析儀到網絡中。打開 PQA View 軟件，在【文件】選項卡中選擇【自動連接】或者【手動連接】（手動輸入 IP 地址），連接成功后，會顯示一個模擬分析儀的操作界面，并可以從分析儀上下載保存的文件。
如下圖：

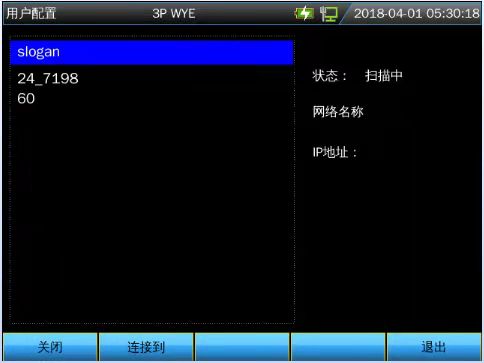

無線配置：
在【用戶配置】中選擇【無線配置】，如下圖：
示波器
示波器模式以波形方式顯示所測電力系統的電壓和電流。此外還顯示相電壓、相電流、頻率等數值。屏幕中以波形樣式快速更新電壓和電流波形的顯示。屏幕表頭部位顯示相關的電壓/電流有效值。通道 L1/A 是基準通道。
電壓/電流/頻率
本功能用于測量穩態電壓、電流、頻率和波形因數。波形因數（CF）表示失真的程度；波形因數 1.41 表示無失真；高于 1.8 表示高度失真。在用其他測量模式詳細檢查系統前，可利用該屏幕初步了解電力系統的性能。
表格圖屏幕
表格圖屏幕中的列數取決于電力系統的配置。表格圖屏幕中的數字是當前值，這些值會持續更新。當測量啟動時，就馬上開始記錄這些值相對于時間所發生的變化。記錄情況可在趨勢圖屏幕中觀察。

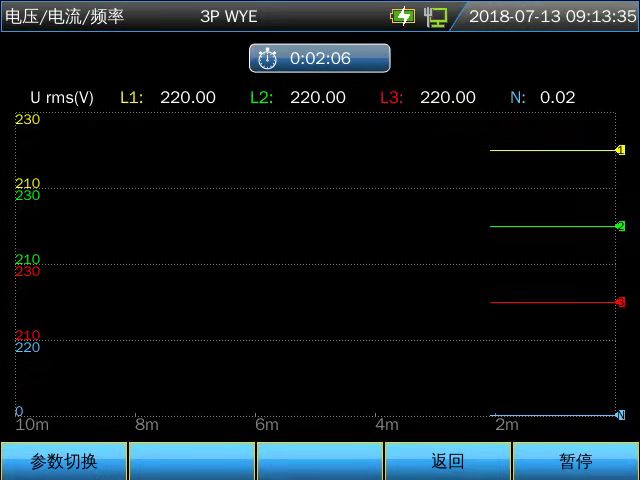

趨勢圖
趨勢圖屏幕將近 10 分鐘內的測量數據記錄下來，曲線從右側逐步形成。表頭部位的讀數與右側所繪的數值相對應。
驟升驟降
驟升驟降記錄驟升、驟降、電壓中斷、電壓快速變化。
驟升驟降是正常電壓的快速變化。變化幅度可高達電壓的 10 倍至 100 倍。依照IEC61000-4-30 所定義，其持續時間從半個周期至數秒鐘不等。
趨勢圖
諧波
諧波功能可測量和記錄 100 次諧波和間諧波。相關數據，如直流分量（DC）、總諧波失真度（THD）都做了測量。諧波是電壓、電流或功率正弦波的周期性失真。波形可被視作具有不同頻率和振幅的各種正弦波的組合。分析儀將這些諧波分量對全信號所起的作用的也作了測量。測量值以柱狀圖形式顯示。諧波經常由非線性負載引起，如計算機的直流電源、電視機和可變速馬達的驅動裝置等。諧波可造成變壓器、導體和馬達過熱。
注：400Hz 標稱頻率下，諧波只能測量到 12 次且無間諧波測量。
柱狀圖屏幕
柱狀圖屏幕中顯示各分量占基波信號或總信號的百分比。無失真的信號顯示一次諧波在 100%而其他信號位于0，而實際不會發生這種情況，因為總是存在一定數量的諧波分量，從而使信號產生失真。
當正弦波形加入諧波分量后，波形就會失真。失真用總諧波失真度（THD）百分比表示。柱狀圖畫面中還有 DC 分量和以百分比形式顯示的各次諧波含有率。
表格圖屏幕
表格圖屏幕列出了所有諧波參數，包括諧波電壓、諧波電流、間諧波電壓和間諧波電流?？梢杂梅较蜴I進行上下翻頁。

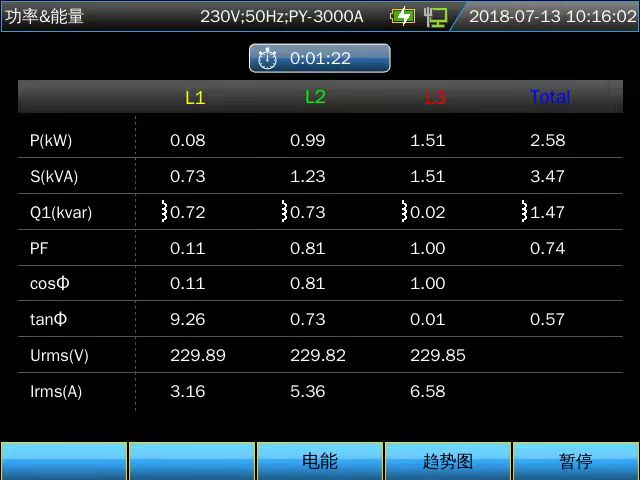

功率和電能
功率和電能顯示一個包含所有主要功率參數的表格圖屏幕。相關的趨勢圖屏幕顯示了表格圖屏幕中測量值相對于時間的變化。功率的測量符合 IEEE1459 標準。
表格圖屏幕
電能屏幕
閃變
閃變可將由于電源電壓變化而導致電燈亮度的波動量化表示。分析儀設計嚴格依照IEC61000-4-15 閃變儀模型。分析儀將電壓變化的持續時間和幅度轉換成抽次變化引起的一只 60W 燈泡閃變而造成的“不舒服系數”。閃變讀數越大表示大多數人會認為閃爍難以忍受。電壓變化可能相對不大。測量是在 120V/60Hz 或 230V/50Hz 供電的燈泡上進行優化。趨勢圖屏幕顯示瞬時閃變視感度隨時間的變化。
注：閃變功能不適用于 400Hz 電力系統測量。
表格圖屏幕

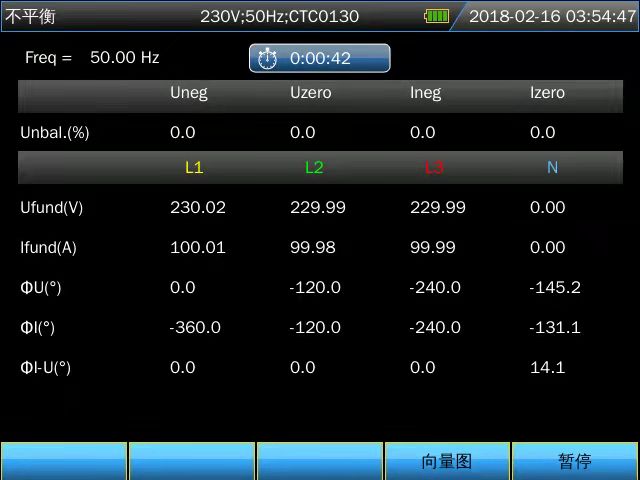

不平衡
不平衡顯示電壓和電流之間的相位關系。測量結果以基頻分量（50 或 60Hz，使用對稱分量法）為基礎。在三相電力系統中，電壓之間的相移及電流之間的相移應接近120°。不平衡模式提供一個表格圖屏幕和一個向量圖屏幕。
表格圖屏幕
向量圖屏幕
在以 30°為單位分割的矢量圖中顯示電壓和電流的相位關系?；鶞释ǖ离妷?L1/A 的矢量指向水平方向。向量圖屏幕還可以顯示負序電壓和負序電流不平衡度、零序電壓和零序電流不平衡度、基波電壓和電流、頻率、相角。
瞬變
SA2200電能質量分析儀可以在各種干擾條件下以高分辨率捕捉波形。分析儀可在發生干擾的準確時 間點上提供電壓波形的瞬態圖。這讓您能夠在發生瞬變時查看波形。
瞬變是電壓波形上產生的快速峰值信號，具有非常高的能量，可能影響甚至損壞靈敏的電子設備。每當電壓超出設置的限值時，分析儀就會捕捉一個波形?？刹蹲?/span>100個事件。取樣速率為 163.84kS/s。
波形顯示
下圖為捕捉到的瞬變事件：
浪涌電流
SA2200電能質量分析儀可以捕捉浪涌電流。浪涌電流是當線路上出現高負載或低阻抗負載時發生的沖擊電流。一般來說，當負載達到正常工作條件時，經過一段時間電流就會穩定。例如，感應馬達的啟動電流可高達正常工作電流的 10 倍。浪涌是在發生某個電流事件時，記錄電流和電壓趨勢的”單次拍攝”模式。當電流波形超出可調整極限值時，浪涌事件發生。浪涌趨勢圖在屏幕的右側逐步形成。預觸發信息讓您能夠在發生浪涌之前先查看所發生的情況。
趨勢圖顯示
諧波柱狀圖屏幕
主系統監測顯示屏顯示三個相位中每個相情況嚴重的諧波。按功能鍵【F2】可顯示一個包含柱狀圖的屏幕。柱狀圖顯示每個相位在 25 個諧波和總諧波失真極限范圍內的時間所占的時間百分比。每個柱狀圖都有較寬的基線（表示可調整極限值，如 95%）和狹窄的頂部（表示 100%極限）。如果違反該諧波的極限值，則柱狀圖由綠色變成紅色。
上海逸威電子設備有限公司業務范圍：交直流電源設計生產、LNA設計生產、儀器OEM加工、儀器選型報價、國內外電子測量儀器儀表替代選型方案、測試系統集成、風光儲能系統集成、電子測量設備計量校準服務、進出口貿易等。
聯系我們
業務熱線：13671590819 陳經理
技術咨詢：13817095892 張經理
郵箱：eva@eeeiwave.com
地址：上海市嘉定區勝竹東路3870號305室
技術參數
1.頻率測量
|
標稱頻率 |
量程 |
分辨率 |
準確度 |
|
50Hz |
42.50~57.50 Hz |
0.01Hz |
±0.01Hz |
|
60Hz |
51.00~69.00 Hz |
0.01Hz |
±0.01Hz |
|
400Hz |
320~480Hz |
0.01Hz |
±0.01Hz |
注：頻率測量依據電壓輸入端 L1/A。
2.電壓輸入
|
輸入數量 |
4 個（3 相 + 中性線） |
|
最大持續輸入電壓 |
1000Vrms |
|
標稱電壓范圍 |
根據 IEC61000-4-30 可選擇 1V 至 1000V |
|
最大脈沖峰值電壓 |
6kV |
|
輸入阻抗 |
4MΩ |
3.電流輸入
|
輸入數量 |
4 個（3 相 + 中性線） |
|
類型 |
夾式電流傳感器，帶mV 輸出 |
|
最大輸入電壓 |
10V |
|
輸入范圍 |
依據電流鉗 |
|
輸入阻抗 |
100kΩ |
4.采樣系統
|
分辨率 |
8 通道 16 位 AD |
|
采樣率 |
標稱頻率下典型值 163.84kS/s，8 通道同時采樣 |
|
RMS 取樣 |
10/12 個周期為 4096 個點（依照 IEC 61000-4-30） |
|
PLL 同步 |
10/12 個周期為 4096 個點（依照 IEC61000-4-7） |
5.測量模式和可測參數
|
測量模式 |
可測參數 |
|
示波器 |
Vrms、Arms、Vcursor、Acursor、Hz |
|
電壓/電流/頻率 |
Vrms、Vpk、Arms、Apk、CF、 Hz |
|
驟升驟降 |
Vrms1/2、Arms1/2 可捕捉 1000 個事件，包含日期、時間、持續時間、幅度和相位標記，并且門限可設定 |
|
諧波 |
1-100 次，諧波電壓、電壓總諧波失真、諧波電流、電流總諧波
失真、間諧波電壓、間諧波電流 |
|
功率和能量 |
W、VA、var、PF、cosФ、tanФ、Vrms、 Arms、
kWh、kVAh、kvarh |
|
閃變 |
Pinst、Pst、Plt |
|
不平衡 |
Vneg、Vzero、Aneg、Azero、Vfund、Afund、Hz、V 相角、
A 相角 |
|
瞬變 |
Vrms、Vcursor |
|
浪涌電流 |
浪涌電流、浪涌持續時間、Arms1/2、Vrms1/2 |
|
系統監測 |
Vrms、Arms、諧波電壓、總諧波失真電壓、Plt、Vrms1/2 、
Arms1/2、Vneg、Hz、驟升、驟降、電壓中斷、電壓快速變化。所有參數均依照 EN50160 標準同時測量。 |
|
記錄器 |
自定義選擇多個電能參數、指定時間間隔的記錄 |
6.測量范圍、分辨率、準確度
|
電壓/電流/頻率 |
測量范圍 |
分辨率 |
準確度 |
|
Vrms (交流+直流) |
1~120Vrms 120~400Vrms
400~1000Vrms |
0.001Vrms 0.01Vrms
0.1Vrms |
標稱電壓的±0.1% |
|
Vpk |
1~1400Vpk |
0.01Vpk |
標稱電壓的±0.5% |
|
V(CF） |
1.0~>2.8 |
0.01 |
±5% |
|
Arms
(不包含電流鉗誤差) 10mV/A
1mV/A
65mV/1000A(AC) |
0~150A
1~2000A
10~6000A |
0.01A
0.01A
0.01A |
±0.1%±0.1A
±0.1%±0.1A
±0.1%±0.2A |
|
A(CF) |
1~10 |
0.01 |
±5% |
|
頻率 50Hz 標稱頻率 60Hz 標稱
頻率 400Hz 標稱 |
42.5~57.5
51~69
320~480 |
0.01Hz
0.01Hz
0.01Hz |
±0.01Hz
±0.01Hz
±0.01Hz |
|
驟升驟降 |
測量范圍 |
分辨率 |
準確度 |
|
Vrms1/2 |
0~200%標稱電壓 |
0.01Vrms |
±0.2% |
|
Arms1/2 |
依據電流鉗量程 |
0.01A |
±1% |
|
門限值 |
門限可根據標稱電壓百分比設置
可檢測到的事件類型有驟降、驟升、電壓中斷、電壓快速變化 |
||
|
持續時間 |
時-分-秒-微秒 |
0.5 周期 |
1 周期 |
|
諧波 |
測量范圍 |
分辨率 |
準確度 |
|
諧波次數(400Hz) 間諧波(400Hz)
諧波次數(50/60Hz) 間諧波(50/60Hz) 諧波電壓%f
諧波電壓%r 諧波電流%f 諧波電流%r THD
頻率相角 |
1~12 次無 1~100 次
0~99 次
0.0~100.0%
0.0~100.0%
0.0~100.0%
0.0~100.0%
0.0~100.0%
0~6000Hz
-180°~180° |
0.01%
0.01%
0.01%
0.01%
0.01%
0.01Hz
0.1° |
±0.1%±n×0.1%
±0.1%±n×0.4%
±0.1%±n×0.1%
±0.1%±n×0.4%
±2.5%
±0.1Hz
±n×0.1° |
|
絕對電壓 |
0~1000V |
0.01V |
±1%讀數 (諧波>1%標稱值)
±0.05%標稱電壓(諧波<1%標稱值) |
|
絕對電流 |
0~6000A |
0.01A |
±1%讀數 (諧波>3%標稱值)
±0.05%電流量程(諧波<3%標稱值) |
|
功率和能量 |
測量范圍 |
分辨率 |
準確度 |
|
P、S、Q1 PF
cosФ |
Max6000MW
0~1
0~1 |
0.01kW
0.01
0.01 |
±1%±10 個字
±0.01
±0.01 |
|
kWh、kVAh、kvarh |
取決于標稱電壓和電流鉗型號 |
±1%±10 個字 |
|
|
閃變（50/60Hz） |
測量范圍 |
分辨率 |
準確度 |
|
Pst(10 分鐘)
Plt(2 小時) |
0.00~20.00 |
0.01 |
±5% |
|
不平衡 |
測量范圍 |
分辨率 |
準確度 |
|
電壓不平衡度電流不平衡度電壓相角
電流相角 |
0.0~20.0%
0.0~20.0%
-360°~ 0°
-360°~ 0° |
0.1%
0.1%
0.1°
0.1° |
±0.1%
±1%
±0.1°
±0.5° |
|
電壓瞬變 |
測量范圍 |
分辨率 |
準確度 |
|
Vpk Vrms
最小檢測時間抽樣速率 |
±6000Vpk
10~1000Vrms 6.5μs 163.84kS/s |
0.01V
0.01V |
±15%
±2.5% |
|
浪涌電流 |
測量范圍 |
分辨率 |
準確度 |
|
Arms |
依據電流鉗量程 |
0.01A |
±1%±5 個字 |
|
浪涌持續時間 |
1~32 min 可設置 |
10ms |
±20ms |
7.接線方式
|
1P+NEUTRAL |
單相帶中性線 |
|
1P Split Phase |
分相 |
|
1P IT NO NEUTRAL |
單相制，帶兩相電壓，無中性線 |
|
3P WYE |
三相四線制，Y 型 |
|
3P DELTA |
三相三線制三角形（Delta） |
|
3P IT |
三相 Y 型，無中性線 |
|
3P HIGH LEG |
四線制三相三角形（Delta），帶中心抽頭高壓相腳 |
|
3P OPEN LEG |
開口三角形(Delta)三線制，帶兩個變壓繞組 |
|
2-ELEMENT |
三相三線制，L2/B 相位無電流傳感器（2 瓦功率計法） |
|
2.5-ELEMENT |
三相四線制，L2/B 相位無電壓傳感器 |
8.通用特性
|
接口 |
|
|
USB Host 接口 |
U 盤拷貝存儲文件到 PC 機上，用上位機軟件進行分析。 |
|
LAN 接口 |
實現儀器的遠程控制，測量數據的傳輸。 |
|
顯示屏 |
彩色 TFT 液晶 |
|
尺寸 |
5.6 英寸 |
|
分辨率 |
640×480 |
|
亮度 |
用戶可調 |
|
內存 |
|
|
閃存 |
1G |
|
Micro SD 卡 |
標配 32G |
|
外殼 |
|
|
防護等級 |
IP53 級。IP 等級是指產品不操作時的防護，并不表明產品應在
潮濕環境中的危險電壓周圍使用。 |
|
標準 |
|
|
所用測量方法 |
IEC61000-4-30 A 級 |
|
測量性能 |
IEC61000-4-30 A 級 |
|
電能質量監測 |
EN50160 |
|
閃變 |
IEC61000-4-15 |
|
諧波 |
IEC61000-4-7 |
|
功率測量方法 |
IEEE1459 |
|
環境 |
|
|
工作溫度 |
0°C~ 45°C |
|
存放溫度 |
-10°C~ 45°C |
|
濕度 |
最高 90%相對濕度,無冷凝。 |
|
安全性 |
|
|
符合 |
IEC61010-1
安全等級：600V CAT IV 1000V CAT III
污染等級：2 |
|
電壓輸入端最大電壓 |
600V CAT IV 1000V CAT III |
|
電流輸入端最大電壓 |
10V |
|
機械 |
|
|
尺寸 |
270mm × 190mm×66mm |
|
重量 |
2 kg |
|
電源 |
|
|
適配器輸入 |
AC 100-240V 50/60Hz |
|
適配器輸出 |
DC 12V 2A |
|
電池 |
鋰電池 38.48Wh (7.4V 5200mAh) |
|
電池工作時間 |
>8 小時（屏幕亮度為第 3 級時） |
|
電池充電時間 |
6 小時 |
9.電流鉗配件參數規格
|
型號 |
輸入范圍 |
信號變比 |
精度等級 |
窗口尺寸 mm |
|
KLC8C-5A |
AC:5A |
10mV/A |
0.2% |
Φ8 |
|
CTC0080 |
AC:50A |
10 mV/A |
0.2% |
Φ8 |
|
CTC0130 |
AC:100A |
1 mV/A |
0.2% |
Φ13 |
|
CTC1535 |
AC:1000A |
1 mV/A |
1.0% |
Φ52 |
|
ETCR035AD |
AC/DC: 1000A |
1 mV/A |
3.0% |
30x35 |
|
SY-1500A |
AC:1500A |
100 mV/1000A |
0.5%+(1%位置誤差) |
Φ110 |
|
PY-3000A |
AC:3000A |
65 mV/1000A |
1.0%+(2%位置誤差) |
Φ160 |
|
SY-6000A |
AC:6000A |
65mV/1000A |
1.0%+(2%位置誤差) |
Φ250 |
數英SA2200 便攜式電能質量分析儀
更專業、精密，幫助您更精確測量各項數據
數英SA2200新產品提升了各項數據的采樣率，增加了北斗/GPS時鐘同步等新功能，更是裝載北斗系統的電能質量分析儀。具有清晰直觀的測量界面，顯示屏能更加完整地看到各項實時數據，使專業且負責額電能質量實時檢查和評估工作變得更簡單高效。
更實用
l一鍵直達測試界面
l采用DSP+ARM雙處理器硬件平臺
l嵌入式操作系統
l大屏幕彩色液晶顯示界面
測量評估更專業
l符合IEC 61000-4030 A級精度
l符合國際標準IEC61000-4-7的諧波測量方法
l符合國際標準IEC61000-4-15的閃變測量原理
通訊更加流暢
l具有北斗/GPS時鐘同步
lWIFI、USB等傳輸通路
采樣更準確
l具有8通道16位AD分辨率
l大測量電壓1000Vrms，大測量電流6000A
l可測諧波至100次
l更高的測量范圍
l更準確地測量精度
SA2200電能質量分析儀功能
SA2200 電能質量分析儀采用 DSP＋ARM 雙處理器硬件平臺，嵌入式操作系統（uClinux），能快速計算大量電力參數并對所有數據進行處理。
提供強大的測量功能來檢查配電系統，能夠快速便捷的檢測電網質量及電氣特性。大屏幕彩色液晶顯示界面，簡單易用的鍵盤。
主要特性如下：
l波形實時顯示（4 路電壓/4 路電流）
l半周期有效值測量（電壓和電流）
l操作直觀
l多種可選電流鉗
l可測量直流成分
l諧波測量可達 100 次
l瞬態捕捉
l向量圖、趨勢圖、柱狀圖、事件表顯示
l有功功率、無功功率、視在功率及電能，位移功率因數和真功率因數
l三相不平衡度（電壓和電流）
l閃變
l浪涌電流
l電壓驟升驟降、電壓快速變化、電壓中斷事件的檢測和記錄
l依據 EN50160 或自定義限定值的電網監測
l數據存儲和截屏（可回放或輸出到 PC 機）
lPC 機可通過 LAN 口與儀器保持實時遠程通信、操作儀器、下載測量數據
l內置 32G 存儲卡
l無線傳輸數據功能
SA2200電能質量分析儀及附件
lSA2200 電能質量分析儀 1 臺
lPC 機程序軟件（CD 光盤） 1 張
l2 米電壓線（帶 4mm 口徑的香蕉頭） 5 條
l鱷魚夾 5 個
l電源適配器 1 個
l電源轉接線 1 個
l背包 1 個
l掛帶 1 個
交流電流鉗
lKLC8C-5A 電流鉗(5A)
lCTC0080 電流鉗(50A)
lCTC0130 電流鉗(100A)
lCTC1535 電流鉗(1000A)
lSY-1500A 電流線圈(1500A)
lPY-3000A 電流線圈(3000A)
lPY-5000A 電流線圈(5000A)
交直流電流鉗
lETCR035AD電流鉗
MONITOR 電能質量監測
按下【MONITOR】鍵可進入監測功能，監測的電壓參數有：有效值、諧波、閃變、驟升、驟降、中斷、不平衡和頻率。柱狀圖屏幕如下：
屏幕和功能鍵
儀器有不同的屏幕類型顯示測量結果。
表格圖屏幕
表格圖屏幕給出 Volts/Amps/Hertz 模式下重要數字測量值的快速概覽
趨勢圖屏幕
趨勢圖屏幕顯示測量值隨時間的變化。水平軸為時間，趨勢圖由屏幕右側向左逐步形成。
用戶配置界面
用戶配置界面可以設置用戶名、語言、背光休眠時間、系統時間及網絡設置。
相位顏色
屬于不同相位的測量結果分別用不同顏色表示。分析儀默認 L1/A 相為黃色，L2/B 相為綠色，L3/C 相位紅色，N（中性線）為藍色，GND 為黃綠相間。
設置分析儀
設置界面
在SA2200電能質量分析儀開機后，屏幕頂端顯示當前使用的設置。檢查系統時鐘的日期和時間是否 正確。另外接線配置必須匹配待檢查的電力系統。按【SETUP】鍵可以打開菜單來查看和更改電能質量分析儀的設置值。
SAVE界面
測量開始后按下【SAVE】鍵可選擇保存當前屏幕截圖或者測量數據。
網絡配置
SA2200電能質量分析儀配備了一個 LAN 接口與 PC 機通信。利用配套的 PC 機軟件，您可以在 PC 機上對分析儀進行遠程監控、下載儀器保存的文件、分析 數據、生成報告，另 外 PC 機軟件還可以用來查看 U 盤拷貝過來的屏幕截圖和數據。
在【用戶配置】中選擇【網絡配置】，如下圖
用網線連接分析儀和 PC 機，在網絡配置中設置分析儀 IP 和 PC 機為同一網段。
例如：PC 機 IP 地址為 192.168.1.XXX，儀器 IP 應該設置為 192.168.1.XXX。
PC 機 IP 地址與分析儀 IP 地址應不相同。
正確設置分析儀的 IP 地址后，用網線連接分析儀到網絡中。打開 PQA View 軟件，在【文件】選項卡中選擇【自動連接】或者【手動連接】（手動輸入 IP 地址），連接成功后，會顯示一個模擬分析儀的操作界面，并可以從分析儀上下載保存的文件。
如下圖：
無線配置：
在【用戶配置】中選擇【無線配置】，如下圖：
示波器
示波器模式以波形方式顯示所測電力系統的電壓和電流。此外還顯示相電壓、相電流、頻率等數值。屏幕中以波形樣式快速更新電壓和電流波形的顯示。屏幕表頭部位顯示相關的電壓/電流有效值。通道 L1/A 是基準通道。
電壓/電流/頻率
本功能用于測量穩態電壓、電流、頻率和波形因數。波形因數（CF）表示失真的程度；波形因數 1.41 表示無失真；高于 1.8 表示高度失真。在用其他測量模式詳細檢查系統前，可利用該屏幕初步了解電力系統的性能。
表格圖屏幕
表格圖屏幕中的列數取決于電力系統的配置。表格圖屏幕中的數字是當前值，這些值會持續更新。當測量啟動時，就馬上開始記錄這些值相對于時間所發生的變化。記錄情況可在趨勢圖屏幕中觀察。
趨勢圖
趨勢圖屏幕將近 10 分鐘內的測量數據記錄下來，曲線從右側逐步形成。表頭部位的讀數與右側所繪的數值相對應。
驟升驟降
驟升驟降記錄驟升、驟降、電壓中斷、電壓快速變化。
驟升驟降是正常電壓的快速變化。變化幅度可高達電壓的 10 倍至 100 倍。依照IEC61000-4-30 所定義，其持續時間從半個周期至數秒鐘不等。
趨勢圖
諧波
諧波功能可測量和記錄 100 次諧波和間諧波。相關數據，如直流分量（DC）、總諧波失真度（THD）都做了測量。諧波是電壓、電流或功率正弦波的周期性失真。波形可被視作具有不同頻率和振幅的各種正弦波的組合。分析儀將這些諧波分量對全信號所起的作用的也作了測量。測量值以柱狀圖形式顯示。諧波經常由非線性負載引起，如計算機的直流電源、電視機和可變速馬達的驅動裝置等。諧波可造成變壓器、導體和馬達過熱。
注：400Hz 標稱頻率下，諧波只能測量到 12 次且無間諧波測量。
柱狀圖屏幕
柱狀圖屏幕中顯示各分量占基波信號或總信號的百分比。無失真的信號顯示一次諧波在 100%而其他信號位于0，而實際不會發生這種情況，因為總是存在一定數量的諧波分量，從而使信號產生失真。
當正弦波形加入諧波分量后，波形就會失真。失真用總諧波失真度（THD）百分比表示。柱狀圖畫面中還有 DC 分量和以百分比形式顯示的各次諧波含有率。
表格圖屏幕
表格圖屏幕列出了所有諧波參數，包括諧波電壓、諧波電流、間諧波電壓和間諧波電流?？梢杂梅较蜴I進行上下翻頁。
功率和電能
功率和電能顯示一個包含所有主要功率參數的表格圖屏幕。相關的趨勢圖屏幕顯示了表格圖屏幕中測量值相對于時間的變化。功率的測量符合 IEEE1459 標準。
表格圖屏幕
電能屏幕
閃變
閃變可將由于電源電壓變化而導致電燈亮度的波動量化表示。分析儀設計嚴格依照IEC61000-4-15 閃變儀模型。分析儀將電壓變化的持續時間和幅度轉換成抽次變化引起的一只 60W 燈泡閃變而造成的“不舒服系數”。閃變讀數越大表示大多數人會認為閃爍難以忍受。電壓變化可能相對不大。測量是在 120V/60Hz 或 230V/50Hz 供電的燈泡上進行優化。趨勢圖屏幕顯示瞬時閃變視感度隨時間的變化。
注：閃變功能不適用于 400Hz 電力系統測量。
表格圖屏幕
不平衡
不平衡顯示電壓和電流之間的相位關系。測量結果以基頻分量（50 或 60Hz，使用對稱分量法）為基礎。在三相電力系統中，電壓之間的相移及電流之間的相移應接近120°。不平衡模式提供一個表格圖屏幕和一個向量圖屏幕。
表格圖屏幕
向量圖屏幕
在以 30°為單位分割的矢量圖中顯示電壓和電流的相位關系?；鶞释ǖ离妷?L1/A 的矢量指向水平方向。向量圖屏幕還可以顯示負序電壓和負序電流不平衡度、零序電壓和零序電流不平衡度、基波電壓和電流、頻率、相角。
瞬變
SA2200電能質量分析儀可以在各種干擾條件下以高分辨率捕捉波形。分析儀可在發生干擾的準確時 間點上提供電壓波形的瞬態圖。這讓您能夠在發生瞬變時查看波形。
瞬變是電壓波形上產生的快速峰值信號，具有非常高的能量，可能影響甚至損壞靈敏的電子設備。每當電壓超出設置的限值時，分析儀就會捕捉一個波形?？刹蹲?/span>100個事件。取樣速率為 163.84kS/s。
波形顯示
下圖為捕捉到的瞬變事件：
浪涌電流
SA2200電能質量分析儀可以捕捉浪涌電流。浪涌電流是當線路上出現高負載或低阻抗負載時發生的沖擊電流。一般來說，當負載達到正常工作條件時，經過一段時間電流就會穩定。例如，感應馬達的啟動電流可高達正常工作電流的 10 倍。浪涌是在發生某個電流事件時，記錄電流和電壓趨勢的”單次拍攝”模式。當電流波形超出可調整極限值時，浪涌事件發生。浪涌趨勢圖在屏幕的右側逐步形成。預觸發信息讓您能夠在發生浪涌之前先查看所發生的情況。
趨勢圖顯示
諧波柱狀圖屏幕
主系統監測顯示屏顯示三個相位中每個相情況嚴重的諧波。按功能鍵【F2】可顯示一個包含柱狀圖的屏幕。柱狀圖顯示每個相位在 25 個諧波和總諧波失真極限范圍內的時間所占的時間百分比。每個柱狀圖都有較寬的基線（表示可調整極限值，如 95%）和狹窄的頂部（表示 100%極限）。如果違反該諧波的極限值，則柱狀圖由綠色變成紅色。
上海逸威電子設備有限公司業務范圍：交直流電源設計生產、LNA設計生產、儀器OEM加工、儀器選型報價、國內外電子測量儀器儀表替代選型方案、測試系統集成、風光儲能系統集成、電子測量設備計量校準服務、進出口貿易等。
聯系我們
業務熱線：13671590819 陳經理
技術咨詢：13817095892 張經理
郵箱：eva@eeeiwave.com
地址：上海市嘉定區勝竹東路3870號305室
技術參數
1.頻率測量
|
標稱頻率 |
量程 |
分辨率 |
準確度 |
|
50Hz |
42.50~57.50 Hz |
0.01Hz |
±0.01Hz |
|
60Hz |
51.00~69.00 Hz |
0.01Hz |
±0.01Hz |
|
400Hz |
320~480Hz |
0.01Hz |
±0.01Hz |
注：頻率測量依據電壓輸入端 L1/A。
2.電壓輸入
|
輸入數量 |
4 個（3 相 + 中性線） |
|
最大持續輸入電壓 |
1000Vrms |
|
標稱電壓范圍 |
根據 IEC61000-4-30 可選擇 1V 至 1000V |
|
最大脈沖峰值電壓 |
6kV |
|
輸入阻抗 |
4MΩ |
3.電流輸入
|
輸入數量 |
4 個（3 相 + 中性線） |
|
類型 |
夾式電流傳感器，帶mV 輸出 |
|
最大輸入電壓 |
10V |
|
輸入范圍 |
依據電流鉗 |
|
輸入阻抗 |
100kΩ |
4.采樣系統
|
分辨率 |
8 通道 16 位 AD |
|
采樣率 |
標稱頻率下典型值 163.84kS/s，8 通道同時采樣 |
|
RMS 取樣 |
10/12 個周期為 4096 個點（依照 IEC 61000-4-30） |
|
PLL 同步 |
10/12 個周期為 4096 個點（依照 IEC61000-4-7） |
5.測量模式和可測參數
|
測量模式 |
可測參數 |
|
示波器 |
Vrms、Arms、Vcursor、Acursor、Hz |
|
電壓/電流/頻率 |
Vrms、Vpk、Arms、Apk、CF、 Hz |
|
驟升驟降 |
Vrms1/2、Arms1/2 可捕捉 1000 個事件，包含日期、時間、持續時間、幅度和相位標記，并且門限可設定 |
|
諧波 |
1-100 次，諧波電壓、電壓總諧波失真、諧波電流、電流總諧波
失真、間諧波電壓、間諧波電流 |
|
功率和能量 |
W、VA、var、PF、cosФ、tanФ、Vrms、 Arms、
kWh、kVAh、kvarh |
|
閃變 |
Pinst、Pst、Plt |
|
不平衡 |
Vneg、Vzero、Aneg、Azero、Vfund、Afund、Hz、V 相角、
A 相角 |
|
瞬變 |
Vrms、Vcursor |
|
浪涌電流 |
浪涌電流、浪涌持續時間、Arms1/2、Vrms1/2 |
|
系統監測 |
Vrms、Arms、諧波電壓、總諧波失真電壓、Plt、Vrms1/2 、
Arms1/2、Vneg、Hz、驟升、驟降、電壓中斷、電壓快速變化。所有參數均依照 EN50160 標準同時測量。 |
|
記錄器 |
自定義選擇多個電能參數、指定時間間隔的記錄 |
6.測量范圍、分辨率、準確度
|
電壓/電流/頻率 |
測量范圍 |
分辨率 |
準確度 |
|
Vrms (交流+直流) |
1~120Vrms 120~400Vrms
400~1000Vrms |
0.001Vrms 0.01Vrms
0.1Vrms |
標稱電壓的±0.1% |
|
Vpk |
1~1400Vpk |
0.01Vpk |
標稱電壓的±0.5% |
|
V(CF） |
1.0~>2.8 |
0.01 |
±5% |
|
Arms
(不包含電流鉗誤差) 10mV/A
1mV/A
65mV/1000A(AC) |
0~150A
1~2000A
10~6000A |
0.01A
0.01A
0.01A |
±0.1%±0.1A
±0.1%±0.1A
±0.1%±0.2A |
|
A(CF) |
1~10 |
0.01 |
±5% |
|
頻率 50Hz 標稱頻率 60Hz 標稱
頻率 400Hz 標稱 |
42.5~57.5
51~69
320~480 |
0.01Hz
0.01Hz
0.01Hz |
±0.01Hz
±0.01Hz
±0.01Hz |
|
驟升驟降 |
測量范圍 |
分辨率 |
準確度 |
|
Vrms1/2 |
0~200%標稱電壓 |
0.01Vrms |
±0.2% |
|
Arms1/2 |
依據電流鉗量程 |
0.01A |
±1% |
|
門限值 |
門限可根據標稱電壓百分比設置
可檢測到的事件類型有驟降、驟升、電壓中斷、電壓快速變化 |
||
|
持續時間 |
時-分-秒-微秒 |
0.5 周期 |
1 周期 |
|
諧波 |
測量范圍 |
分辨率 |
準確度 |
|
諧波次數(400Hz) 間諧波(400Hz)
諧波次數(50/60Hz) 間諧波(50/60Hz) 諧波電壓%f
諧波電壓%r 諧波電流%f 諧波電流%r THD
頻率相角 |
1~12 次無 1~100 次
0~99 次
0.0~100.0%
0.0~100.0%
0.0~100.0%
0.0~100.0%
0.0~100.0%
0~6000Hz
-180°~180° |
0.01%
0.01%
0.01%
0.01%
0.01%
0.01Hz
0.1° |
±0.1%±n×0.1%
±0.1%±n×0.4%
±0.1%±n×0.1%
±0.1%±n×0.4%
±2.5%
±0.1Hz
±n×0.1° |
|
絕對電壓 |
0~1000V |
0.01V |
±1%讀數 (諧波>1%標稱值)
±0.05%標稱電壓(諧波<1%標稱值) |
|
絕對電流 |
0~6000A |
0.01A |
±1%讀數 (諧波>3%標稱值)
±0.05%電流量程(諧波<3%標稱值) |
|
功率和能量 |
測量范圍 |
分辨率 |
準確度 |
|
P、S、Q1 PF
cosФ |
Max6000MW
0~1
0~1 |
0.01kW
0.01
0.01 |
±1%±10 個字
±0.01
±0.01 |
|
kWh、kVAh、kvarh |
取決于標稱電壓和電流鉗型號 |
±1%±10 個字 |
|
|
閃變（50/60Hz） |
測量范圍 |
分辨率 |
準確度 |
|
Pst(10 分鐘)
Plt(2 小時) |
0.00~20.00 |
0.01 |
±5% |
|
不平衡 |
測量范圍 |
分辨率 |
準確度 |
|
電壓不平衡度電流不平衡度電壓相角
電流相角 |
0.0~20.0%
0.0~20.0%
-360°~ 0°
-360°~ 0° |
0.1%
0.1%
0.1°
0.1° |
±0.1%
±1%
±0.1°
±0.5° |
|
電壓瞬變 |
測量范圍 |
分辨率 |
準確度 |
|
Vpk Vrms
最小檢測時間抽樣速率 |
±6000Vpk
10~1000Vrms 6.5μs 163.84kS/s |
0.01V
0.01V |
±15%
±2.5% |
|
浪涌電流 |
測量范圍 |
分辨率 |
準確度 |
|
Arms |
依據電流鉗量程 |
0.01A |
±1%±5 個字 |
|
浪涌持續時間 |
1~32 min 可設置 |
10ms |
±20ms |
7.接線方式
|
1P+NEUTRAL |
單相帶中性線 |
|
1P Split Phase |
分相 |
|
1P IT NO NEUTRAL |
單相制，帶兩相電壓，無中性線 |
|
3P WYE |
三相四線制，Y 型 |
|
3P DELTA |
三相三線制三角形（Delta） |
|
3P IT |
三相 Y 型，無中性線 |
|
3P HIGH LEG |
四線制三相三角形（Delta），帶中心抽頭高壓相腳 |
|
3P OPEN LEG |
開口三角形(Delta)三線制，帶兩個變壓繞組 |
|
2-ELEMENT |
三相三線制，L2/B 相位無電流傳感器（2 瓦功率計法） |
|
2.5-ELEMENT |
三相四線制，L2/B 相位無電壓傳感器 |
8.通用特性
|
接口 |
|
|
USB Host 接口 |
U 盤拷貝存儲文件到 PC 機上，用上位機軟件進行分析。 |
|
LAN 接口 |
實現儀器的遠程控制，測量數據的傳輸。 |
|
顯示屏 |
彩色 TFT 液晶 |
|
尺寸 |
5.6 英寸 |
|
分辨率 |
640×480 |
|
亮度 |
用戶可調 |
|
內存 |
|
|
閃存 |
1G |
|
Micro SD 卡 |
標配 32G |
|
外殼 |
|
|
防護等級 |
IP53 級。IP 等級是指產品不操作時的防護，并不表明產品應在
潮濕環境中的危險電壓周圍使用。 |
|
標準 |
|
|
所用測量方法 |
IEC61000-4-30 A 級 |
|
測量性能 |
IEC61000-4-30 A 級 |
|
電能質量監測 |
EN50160 |
|
閃變 |
IEC61000-4-15 |
|
諧波 |
IEC61000-4-7 |
|
功率測量方法 |
IEEE1459 |
|
環境 |
|
|
工作溫度 |
0°C~ 45°C |
|
存放溫度 |
-10°C~ 45°C |
|
濕度 |
最高 90%相對濕度,無冷凝。 |
|
安全性 |
|
|
符合 |
IEC61010-1
安全等級：600V CAT IV 1000V CAT III
污染等級：2 |
|
電壓輸入端最大電壓 |
600V CAT IV 1000V CAT III |
|
電流輸入端最大電壓 |
10V |
|
機械 |
|
|
尺寸 |
270mm × 190mm×66mm |
|
重量 |
2 kg |
|
電源 |
|
|
適配器輸入 |
AC 100-240V 50/60Hz |
|
適配器輸出 |
DC 12V 2A |
|
電池 |
鋰電池 38.48Wh (7.4V 5200mAh) |
|
電池工作時間 |
>8 小時（屏幕亮度為第 3 級時） |
|
電池充電時間 |
6 小時 |
9.電流鉗配件參數規格
|
型號 |
輸入范圍 |
信號變比 |
精度等級 |
窗口尺寸 mm |
|
KLC8C-5A |
AC:5A |
10mV/A |
0.2% |
Φ8 |
|
CTC0080 |
AC:50A |
10 mV/A |
0.2% |
Φ8 |
|
CTC0130 |
AC:100A |
1 mV/A |
0.2% |
Φ13 |
|
CTC1535 |
AC:1000A |
1 mV/A |
1.0% |
Φ52 |
|
ETCR035AD |
AC/DC: 1000A |
1 mV/A |
3.0% |
30x35 |
|
SY-1500A |
AC:1500A |
100 mV/1000A |
0.5%+(1%位置誤差) |
Φ110 |
|
PY-3000A |
AC:3000A |
65 mV/1000A |
1.0%+(2%位置誤差) |
Φ160 |
|
SY-6000A |
AC:6000A |
65mV/1000A |
1.0%+(2%位置誤差) |
Φ250 |
品牌認證
999天
已認證
品牌認證
999天
已認證
公司業務范圍：交直流電源設計生產、LNA設計生產、儀器OEM加工、儀器選型報價、國內外電子測量儀器儀表替代選型方案、測試系統集成、風光儲能系統集成、電子測量設備計量校準服務、進出口貿易等。
